流程编排

流程编排把用户输入、模型、知识库和外部服务连接成可复用的 AI 工作流（AI Flow）。你可以在管理端画布上定义处理步骤和执行顺序，调试通过后交给用户端使用，也可以通过 API 接入自己的业务页面。

当前默认提供开始、结束、生成回答、条件分支、网络搜索和知识检索节点，可用于接收输入、生成内容、搜索资料和按条件选择执行路径。图片生成、邮件发送和 HTTP 请求也已有实现，需先初始化对应节点并配置依赖，具体条件见当前版本的真实能力。

本页先解释节点、连线和变量等概念，再介绍管理端搭建与测试、Web 用户端使用和 API 接入。发布检查助手作为完整示例，演示输入如何经过条件分支生成结果；后续各节分别介绍模型问答、知识检索等节点的配置。

你要完成的事情	从这里开始
搞清楚节点、连线、变量、运行之间的关系	先理解 6 个概念
从零搭建、测试一条完整业务流程	实操：北辰项目发布检查助手
让普通用户在聊天页使用流程	交付到 Web 用户端
把流程嵌入自己的业务页面	开发者接入：两种调用方式
接入模型、知识库、HTTP 等节点	当前版本的真实能力及后面的节点说明

先理解 6 个概念

管理端画布基于 Vue Flow，后端将节点和连线编译为 LangGraph4j StateGraph 执行图，并通过 SSE 将运行状态推送到调试页。搭建流程前，先了解以下概念：

概念	在页面中对应什么	开发时怎么理解
流程定义 Workflow	名称、画布上的全部节点和连线	一份可保存的执行配置，用 `uuid` 标识
节点 Node	开始、条件分支、生成回答、结束等卡片	一步操作，包含输入和 `nodeConfig`；节点也有自己的 UUID
连线 Edge	节点之间的线	决定下一步执行谁；连上线不等于配置好变量
用户输入	开始节点的“输入”表格	流程对外的参数协议，定义名称、标题、类型、必填性
引用变量	下游节点属性面板中的“输入”	从已执行节点取一个字段，并取本节点使用的别名
运行实例 Runtime	管理端“运行与调试”的一次提交	同一流程可执行多次；每次有独立 runtime UUID、节点输入输出和状态

例如，用户输入的参数叫 question，页面标题可以叫“本次变更”；结束节点引用条件分支的 output，在本节点命名为 question，结果模板就使用 {question}。字段的显示标题、原字段名和本节点别名是三件事。

json

{
  "inputConfig": {
    "user_inputs": [],
    "ref_inputs": [
      {
        "name": "question",
        "node_uuid": "替换为条件分支节点UUID",
        "node_param_name": "output"
      }
    ]
  },
  "nodeConfig": {
    "result": "本次变更：{question}"
  }
}

读法：从 node_uuid 对应节点取得 output → 放入结束节点的 question → 替换模板里的 {question}。占位符使用单层花括号，名称必须与引用变量别名一致。

保存、公开、启用分别解决不同问题

保存更新当前流程定义；公开决定是否进入其他用户的应用列表；启用决定是否允许运行。新建流程默认启用。本版本没有独立的“发布版本快照”：修改并保存公开流程，会影响后续运行。要试验新配置，先新建一条测试流程。

实操：北辰项目发布检查助手

场景：开发者准备发布一个版本，需要根据目标环境生成检查清单。输入“变更内容、发布环境、发布版本”；环境为 prod 时输出生产清单，其他值走常规验证清单。

这个案例使用真实节点和后端执行链路，不调用外部模型、不发送邮件、不执行部署。“北辰项目”、负责人和检查项是教程演练资料，接入业务时替换成团队自己的发布规范。

完成后你会得到下图的 4 个节点、3 条连线。每次运行只经过一个结束节点，因此执行详情里应出现 3 个节点。

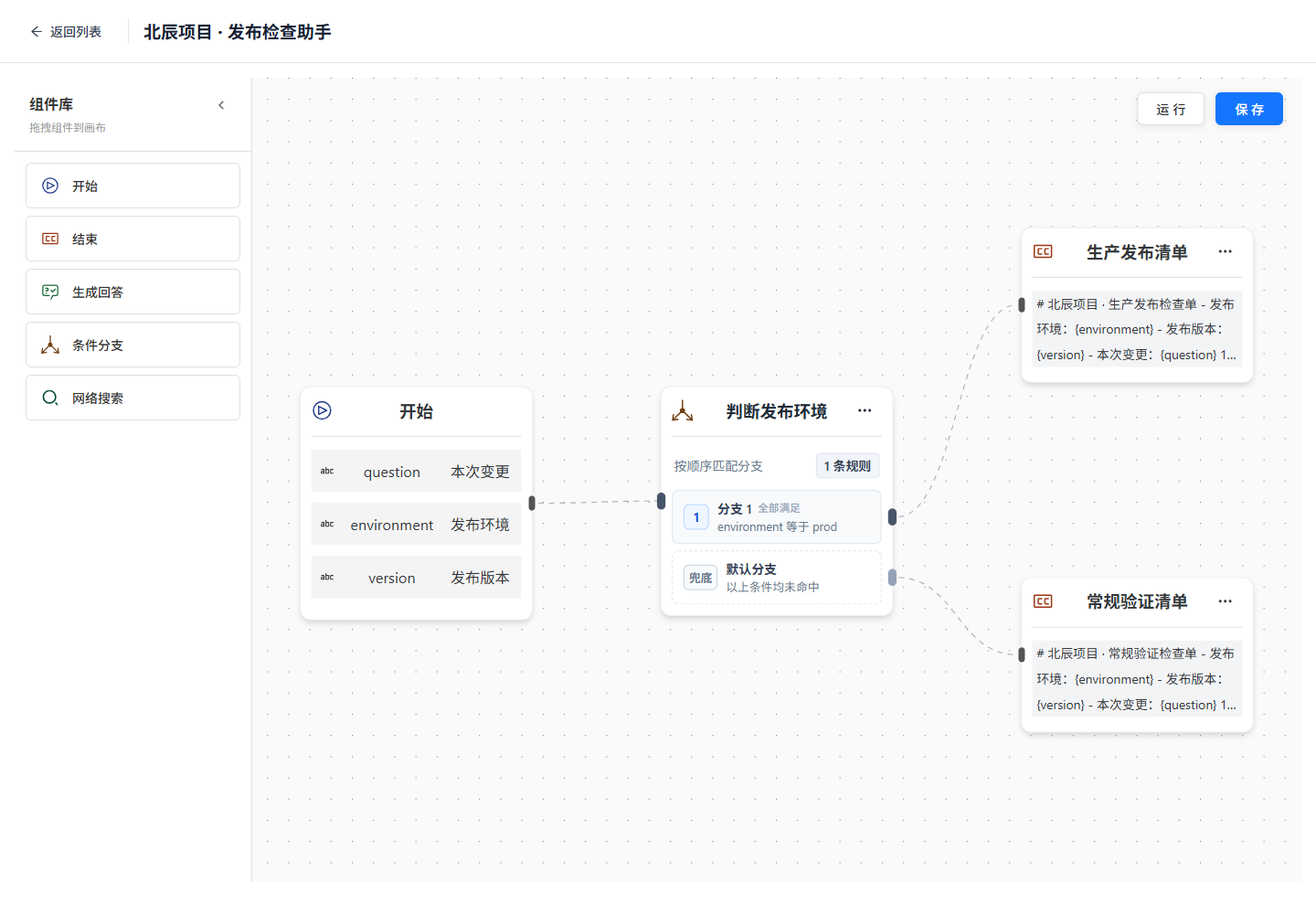

发布检查助手完整画布：开始、判断发布环境、两个结束节点

左侧为组件库，中间为执行路径，右上角为保存与运行。条件分支的“分支 1”和“默认分支”分别连接不同的结束节点。

1. 创建流程

先按本地安装启动服务。本地默认：文档 5173、Web 用户端 5174、管理端 5666、后端 6039；以各项目启动日志为准。

登录管理端，进入 对话管理 → 编排管理。不要进入侧边栏的“工作流 / 我的任务”，那是业务审批模块。
点击 新建工作流，名称填写 北辰项目 · 发布检查助手。
备注说明它需要什么输入、返回什么结果；“是否公开”先关闭。
确认后进入设计器，保留自动生成的开始节点。

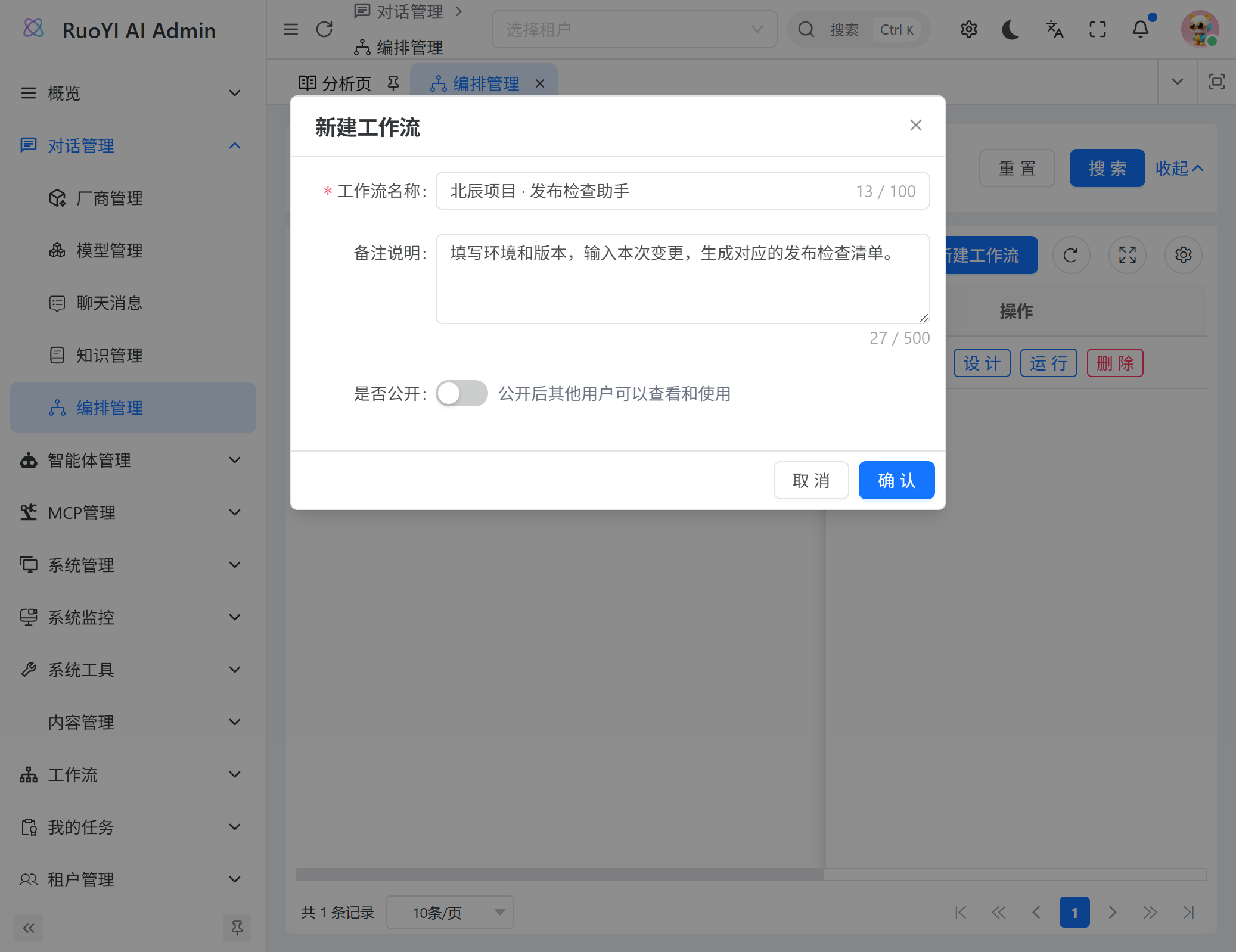

管理端新建工作流，填写名称和用途

2. 定义开始节点的输入

点击画布上的开始，将“开场白”留空，依次通过“+新增”创建三个变量：

名称	标题（显示名称）	类型	必填	测试值
`question`	本次变更	文本	是	优化知识检索超时处理
`environment`	发布环境	文本	是	`prod`
`version`	发布版本	文本	是	`v1.8.0`

保持 question 是第一个文本字段。 现有 Web 聊天接入会把每轮消息填入第一个文本输入，其余字段使用进入对话前填写的值。

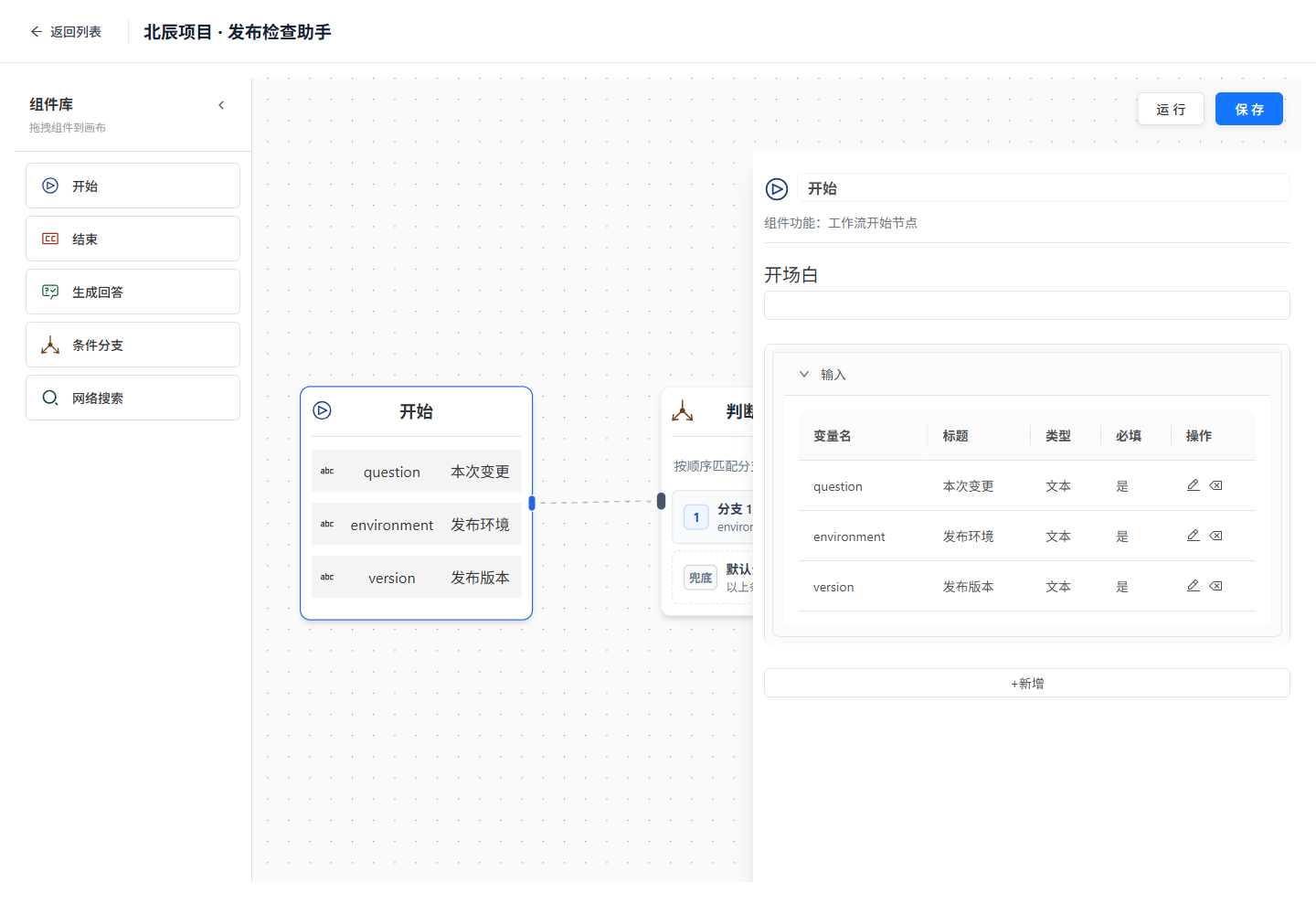

开始节点：开场白留空，定义三个必填文本参数

名称是 API 参数键；标题用于生成管理端和用户端表单。开场白不是输入框提示语，填写后会覆盖开始节点的正常输出。

默认 output 与跨节点引用

开始节点会为后续执行提供默认 output。当前实现还会在向下一节点传递时将默认输出转为 input，所以跨多步重复引用开始节点的 output 可能取不到值。本例让变更内容沿“开始 → 条件分支”传递，再由结束节点引用条件分支的 output；环境和版本仍引用开始节点的具名字段。

3. 配置条件分支与连线

从组件库拖入 条件分支，命名为 判断发布环境；再拖入两个结束，分别命名为 生产发布清单 和 常规验证清单。

从开始节点右侧连接点连接到条件分支左侧。
点击条件分支，在规则中新增一条条件：来源开始，字段 发布环境 / environment，运算符等于，比较值 prod。
本条规则的目标选择 生产发布清单；多条件运算保持“全部满足”（and）。
默认目标选择 常规验证清单。
将分支 1 的连接点连接到生产发布清单；默认分支连接点连接到常规验证清单。

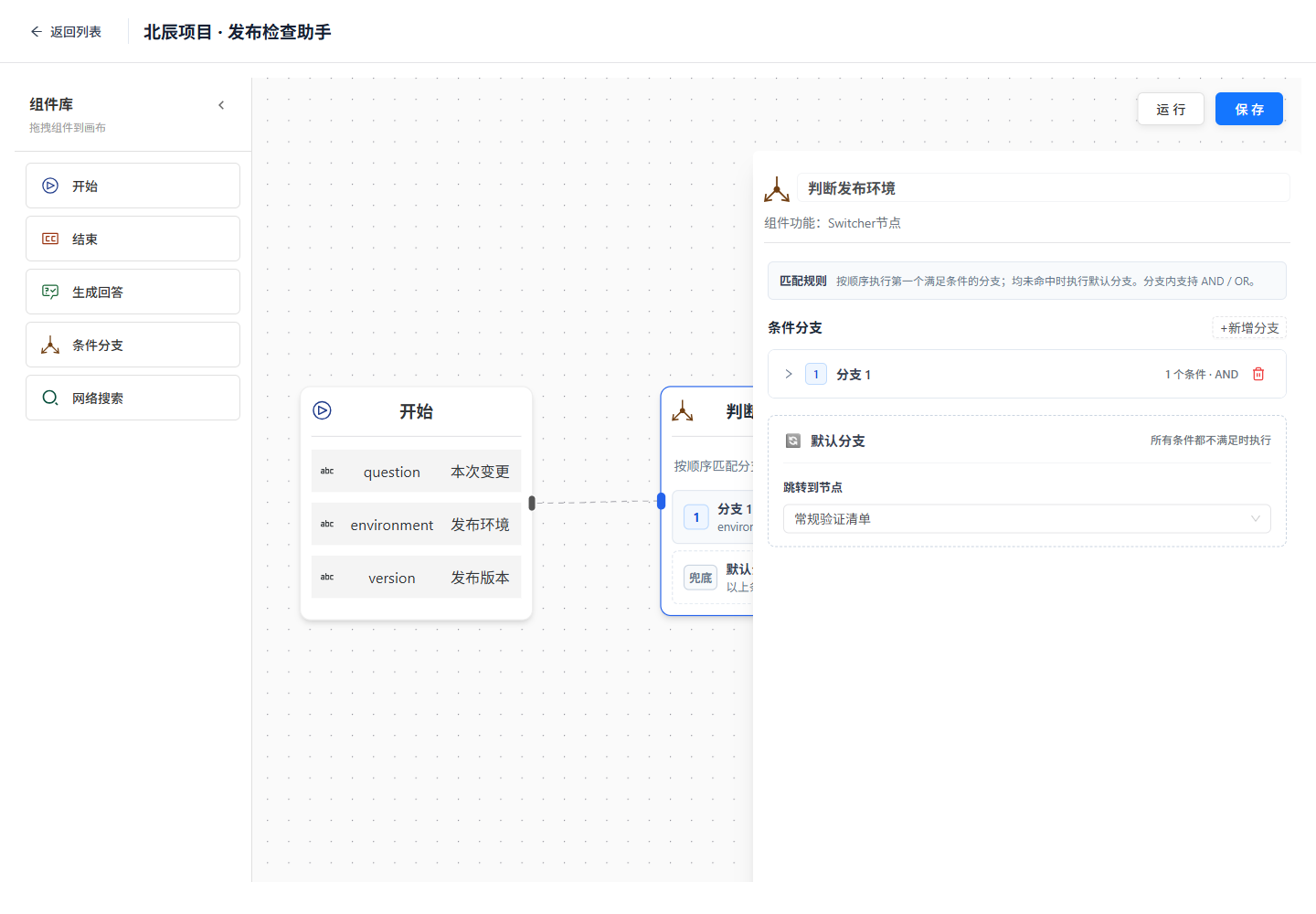

条件分支属性：环境等于 prod 时走生产清单，否则走默认分支

规则中的目标节点与画布连线要一致。prod 是精确匹配，PROD、test、其他字符串都走默认分支；本例只生成清单，不据此执行真实部署。

4. 配置两个结束节点

点击 生产发布清单，在“输入”里新增三个引用变量。先选择来源，再将左侧变量名改为下表中的别名。

本节点变量名	来源节点	来源字段	模板用法
`question`	判断发布环境	`output`（节点的输出）	`{question}`
`environment`	开始	发布环境 `environment`	`{environment}`
`version`	开始	发布版本 `version`	`{version}`

在“最终结果模板”粘贴：

markdown

# 北辰项目 · 生产发布检查单

- 发布环境：{environment}
- 发布版本：{version}
- 本次变更：{question}

1. 发布前确认数据库备份与回滚版本。
2. 联系发布负责人林小满，确认维护窗口。
3. 检查后端 6039 端口与健康检查结果。
4. 发布后验证登录、对话和知识检索。
5. 记录验证结果，再通知业务方。

> 此流程只生成检查单，审批与部署由现有发布制度执行。

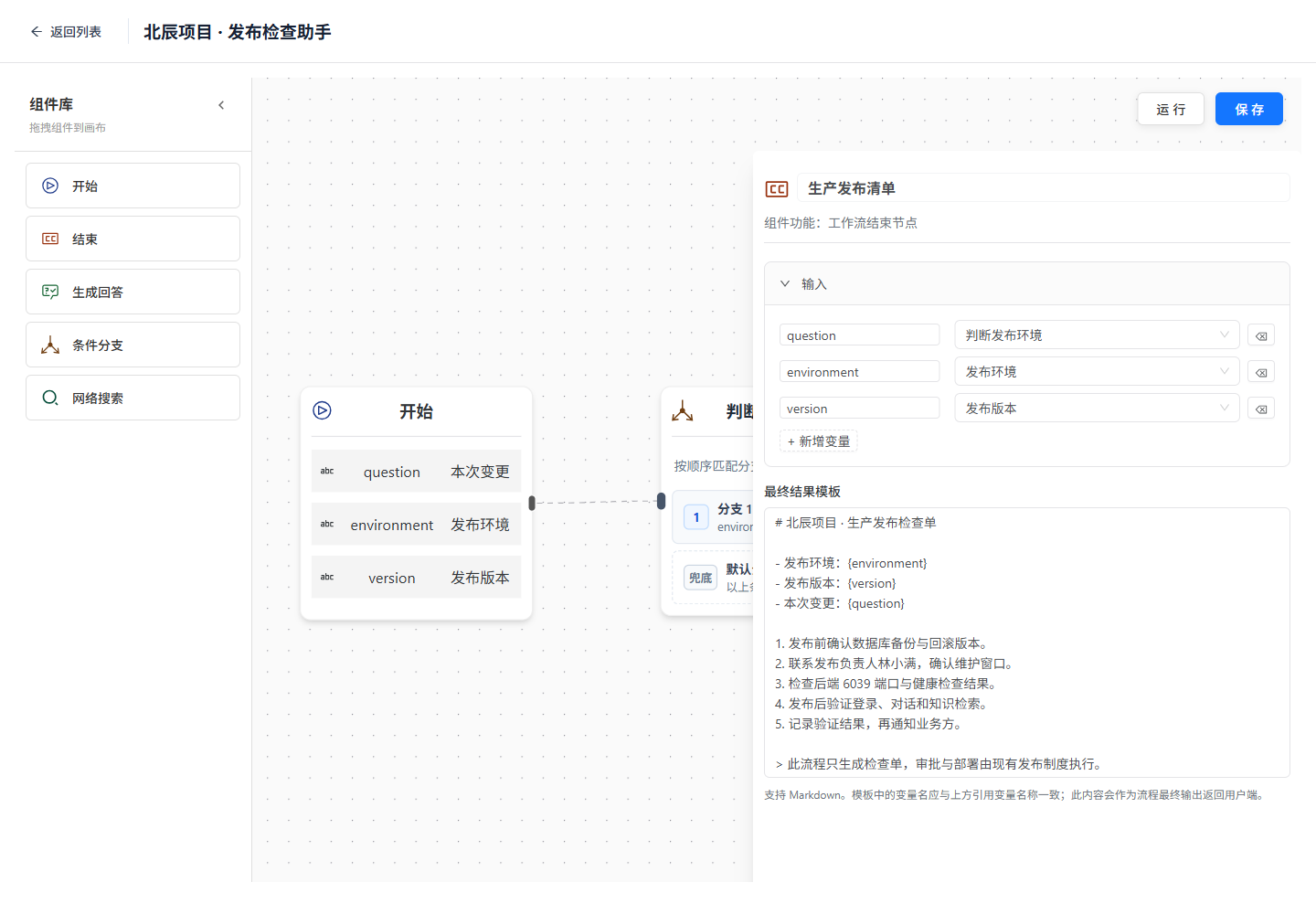

结束节点：配置引用变量，并用别名编辑最终结果模板

上半部分定义“从哪里取值”，下半部分定义“怎样返回”。如果没有看到变量选择器和多行模板框，请更新管理端的流程设计器代码。

点击 常规验证清单，配置同样的三个引用变量，模板改为：

markdown

# 北辰项目 · 常规验证检查单

- 发布环境：{environment}
- 发布版本：{version}
- 本次变更：{question}

1. 确认这是非生产环境；生产发布请将环境填写为 prod。
2. 检查后端 6039 端口与健康检查结果。
3. 回归本次变更，并保存测试记录。
4. 验证通过后，再准备生产发布检查单。

> 示例项目资料用于教程演练，此流程不会执行部署。

5. 在管理端运行并检查结果

点击右上角 保存 → 运行。若出现提示，选择“保存并运行”。运行页会根据开始节点定义生成三个输入框。

先填写 优化知识检索超时处理、prod、v1.8.0，点击提交。展开“流程执行详情”，向下找到结束节点：

开始节点的输入应包含三个实际值。
条件分支输出的 matched_case 应为 1，target_node 指向生产发布清单。
执行节点依次为“开始 → 判断发布环境 → 生产发布清单”。
结束节点 output 包含完整检查单，三个占位符都已替换。

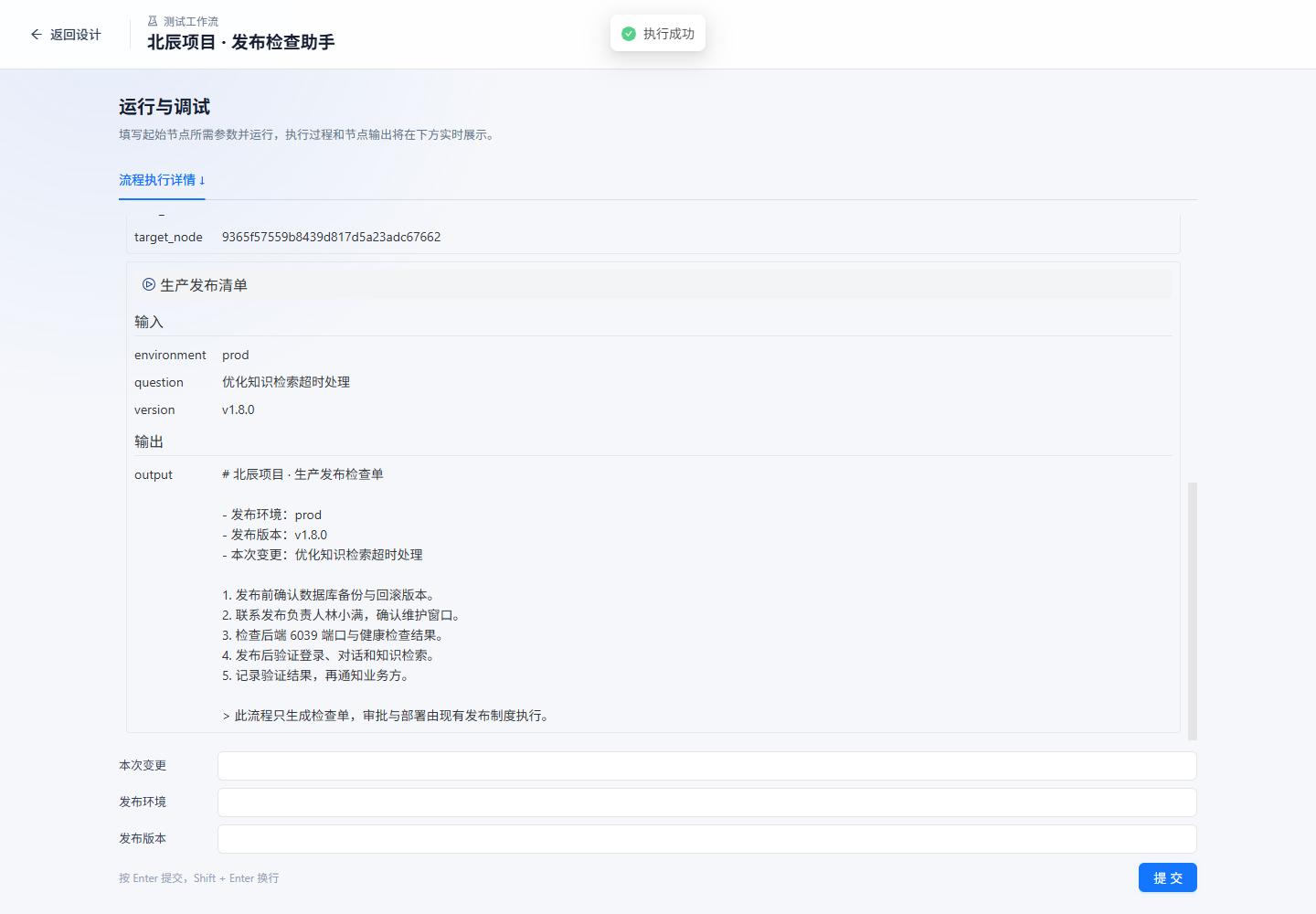

管理端生产分支实际运行结果：结束节点输出完整发布检查单

“执行成功”说明图执行结束，还要检查业务结果。只看到“流程已执行完毕”之类提示，不等于已取得结束节点输出。

再运行一次，将环境改为 test。当前运行页执行完成后会清空表单，需要重新填入其他参数。

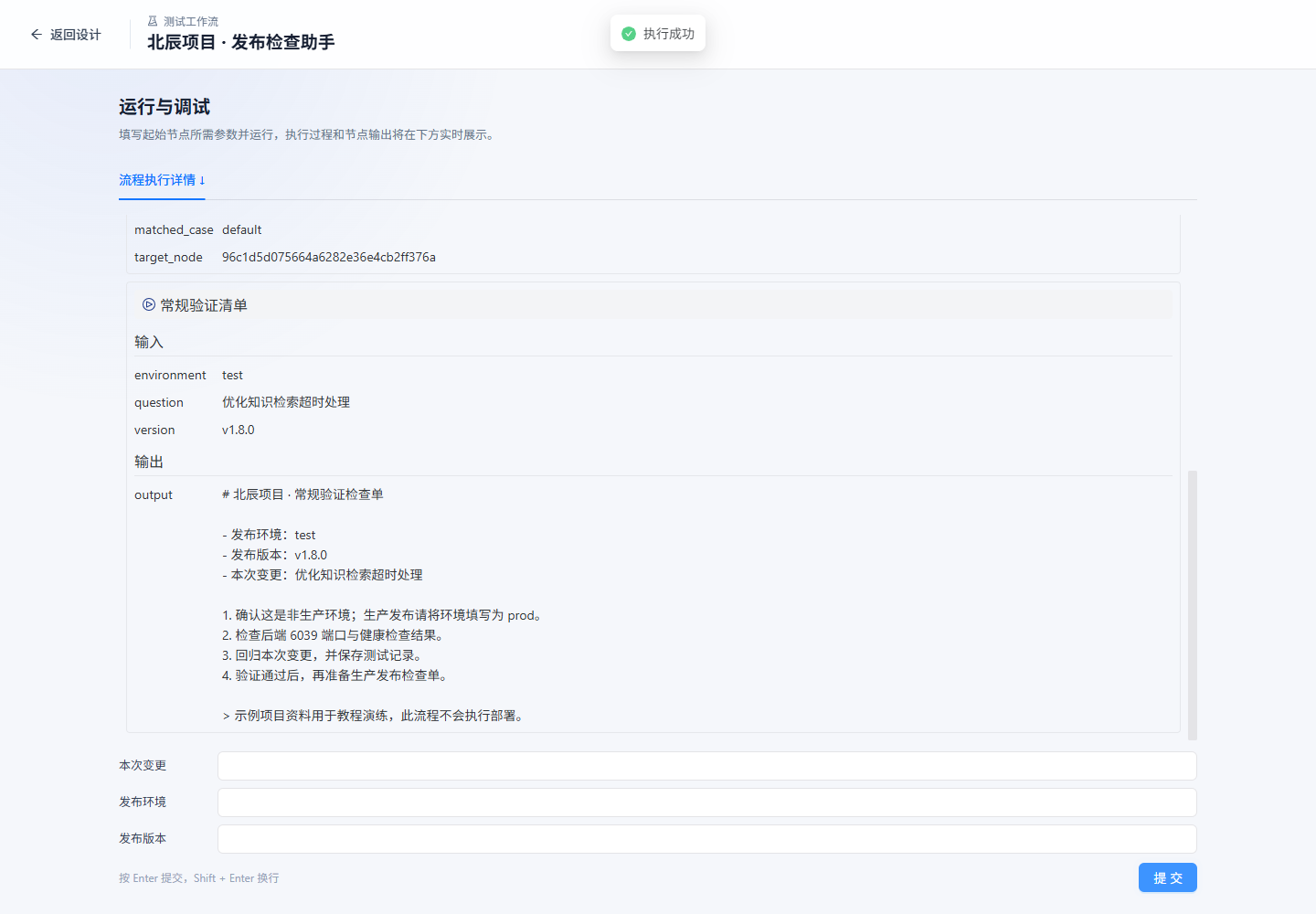

管理端默认分支实际运行结果：返回常规验证检查单

用下面的表格验收，而不是只点击一次“运行”：

输入变化	预期结果
`environment=prod`	生产发布清单；`matched_case=1`
`environment=test`	常规验证清单；`matched_case=default`
`environment=PROD`	默认分支，验证大小写与精确匹配
修改本次变更、版本	最终结果同步变化，没有上次运行内容
API 请求中省略必填 `version`	返回 `[ERROR]`，不能当作成功

使用代码创建同一案例

下载流程创建脚本。它通过现有接口创建一条新的非公开流程，并根据组件名查找组件 ID；不会覆盖已有流程。每次调用都会新建一条记录。

在管理端项目中可这样使用（将下载文件放到调用文件同级）：

import { requestClient } from '#/api/request'
import { createReleaseWorkflow } from './create-release-workflow.mjs'

const workflow = await createReleaseWorkflow((method, path, body) =>
  method === 'GET'
    ? requestClient.get(path)
    : requestClient.post(path, body),
)
console.log(workflow.uuid) // 打开 /aiflow/edit/<uuid> 检查并运行

这是开发辅助代码，不是现有设计器的“JSON 导入”按钮。本版本没有对应的导入入口。脚本创建后的节点仍可在画布上编辑。

交付到 Web 用户端

1. 公开已验证的流程

回到管理端 编排管理 列表，找到本例，点击编辑，开启“是否公开”，确认保存。公开列表只返回公开、启用且未删除的流程；这不等于允许匿名调用，用户端仍需登录。

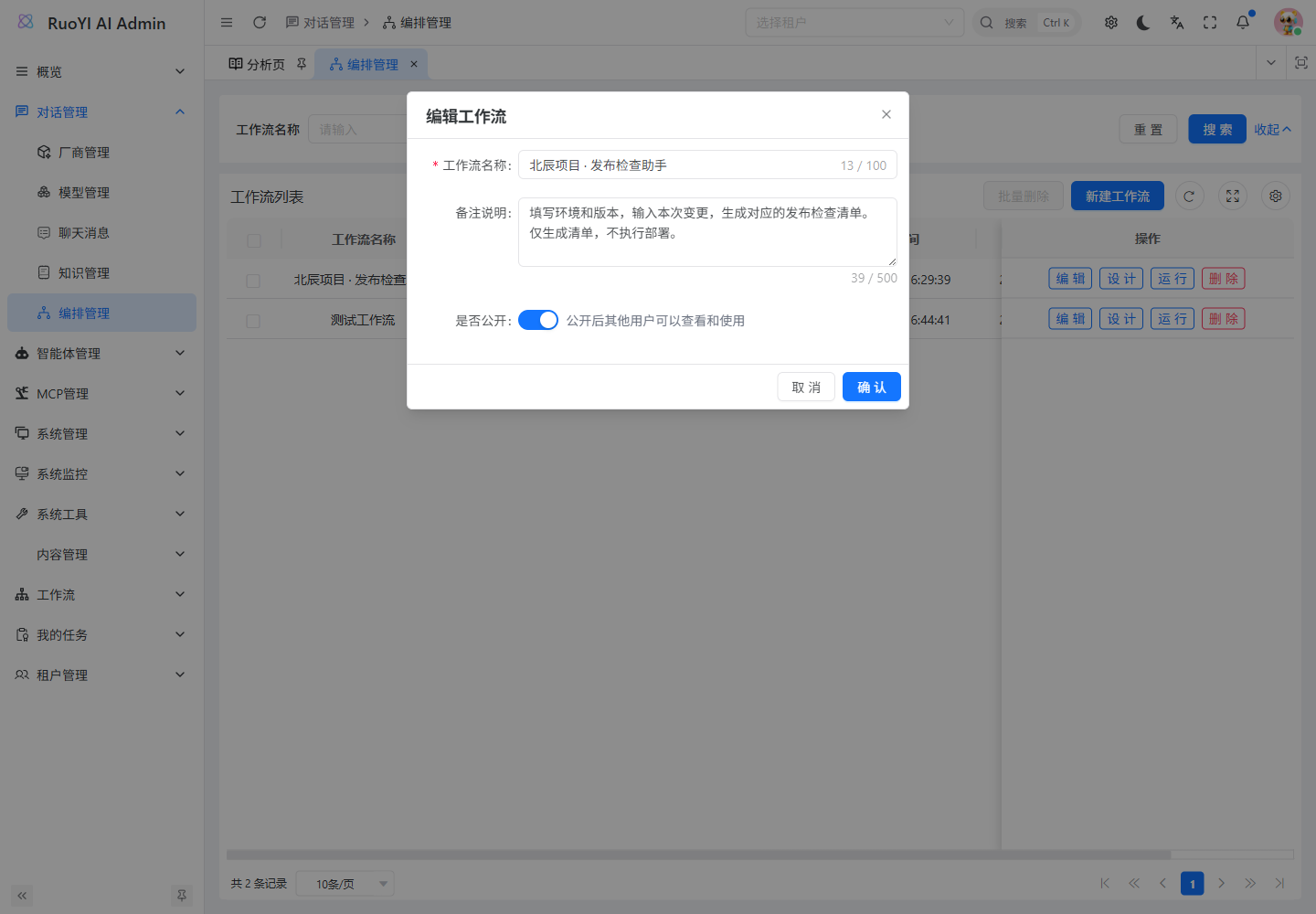

管理端编辑流程基本信息，开启是否公开

2. 从应用市场进入

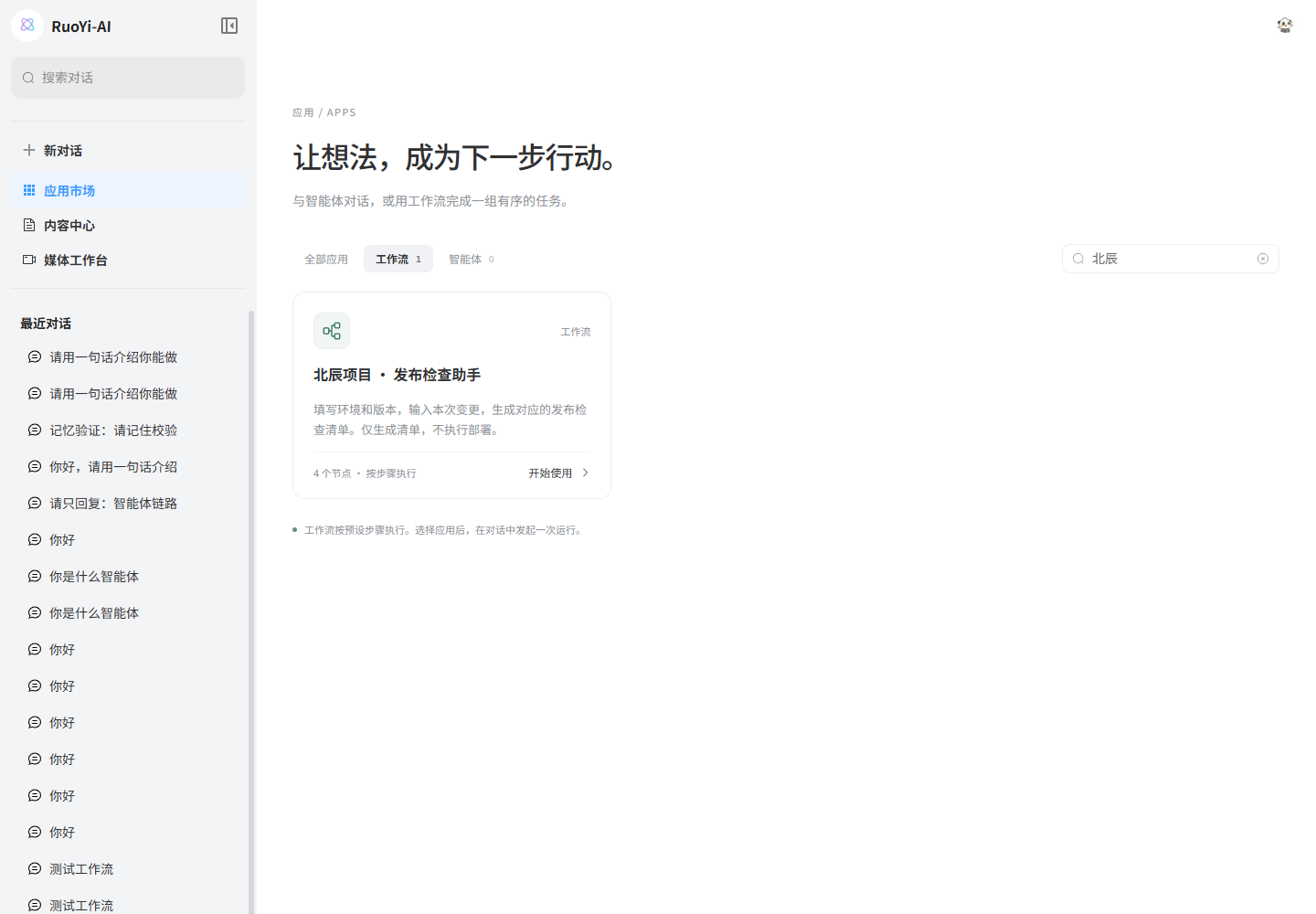

Web 应用市场：工作流筛选、搜索和发布检查助手卡片

单个文本输入的流程会直接进入对话；本例有多个字段，因此先出现参数表单。填入 发布环境 prod、发布版本 v1.8.0，点击“进入对话”。“本次变更”留给聊天框填写。

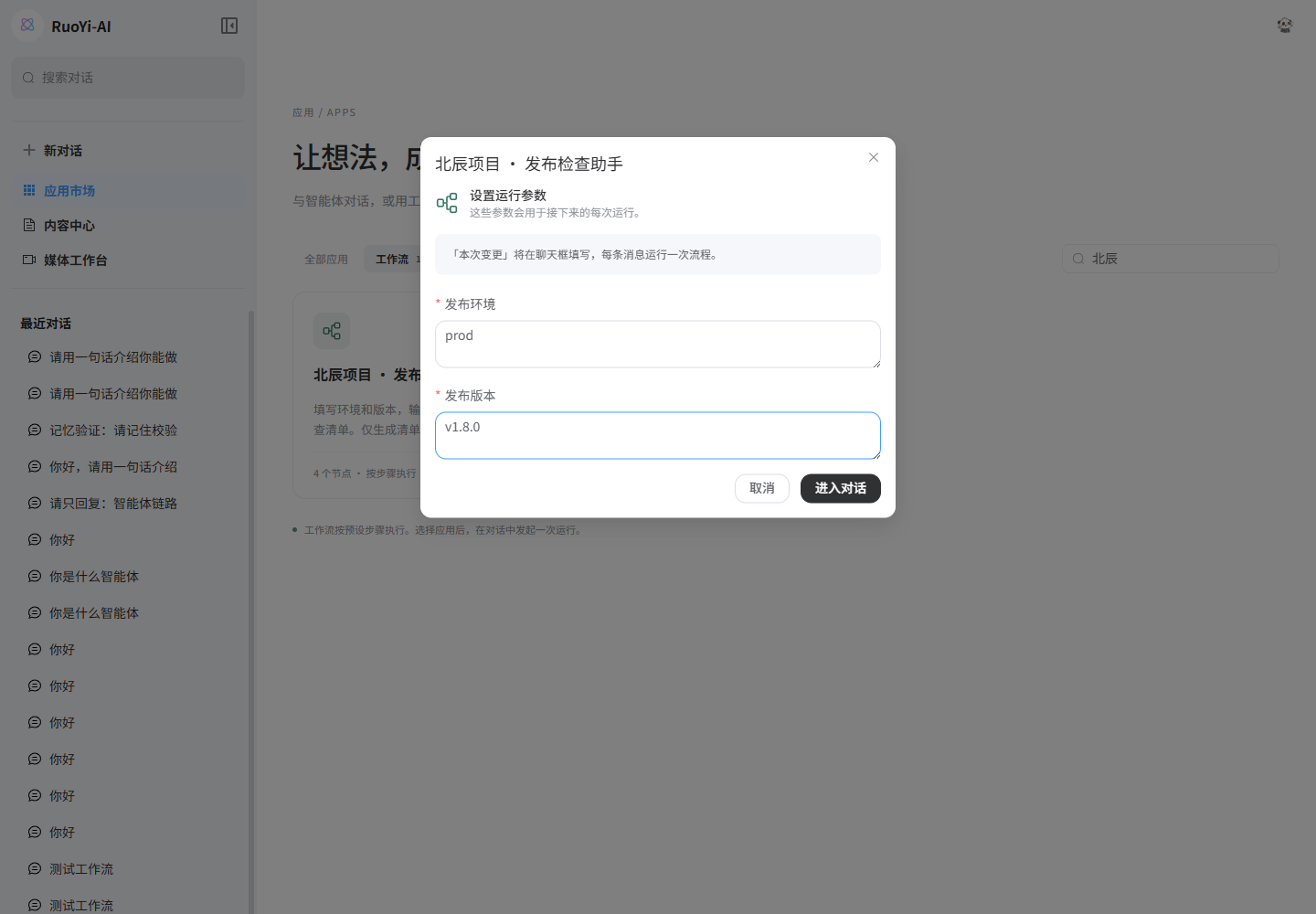

Web 参数表单：预填环境和版本，本次变更由聊天框提供

3. 发送消息并获得结果

确认输入框附近显示 工作流 · 北辰项目 · 发布检查助手，输入 优化知识检索超时处理 并发送。一次消息触发一次完整流程运行。

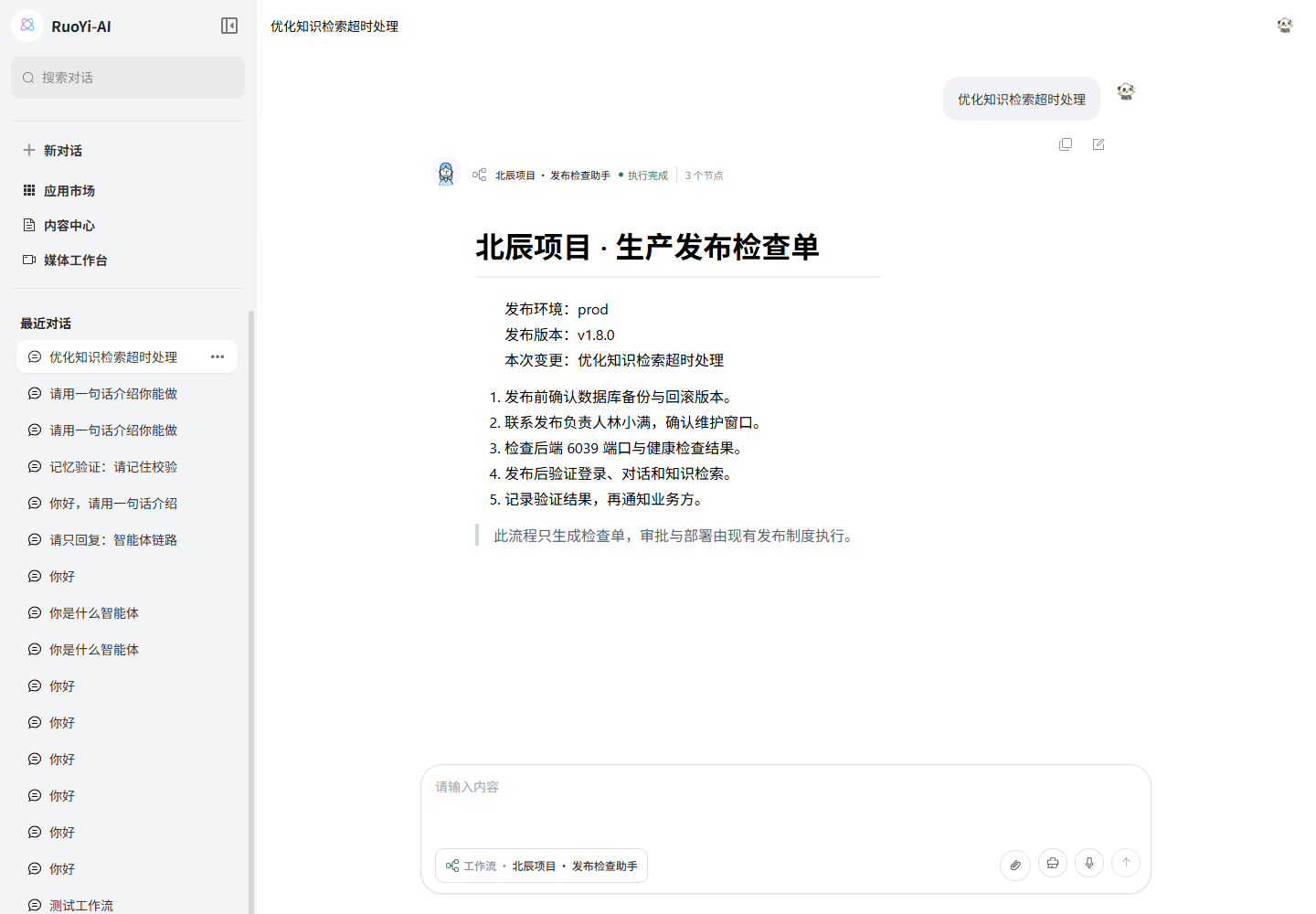

Web 聊天页实际返回发布检查单与执行完成状态

流程完成后，回答区展示结束节点的最终结果；状态行显示实际执行的节点数量。中间过程文本可能先出现，完成时会替换为最终检查单。

需要注意以下使用约定：

后续消息会替换第一个文本输入，环境和版本沿用预填值。要更换预填参数，重新从应用市场打开该流程。
选择智能体或“切换到模型”会退出工作流模式。流程内的模型由生成回答节点配置，聊天页选中的模型不会替换它。
当前应用市场支持文本、数字和布尔输入；文件等其他类型会提示到管理端运行，不能直接在此表单上传。
“停止”终止浏览器接收，不保证后端已取消正在执行的外部操作。
当前后端部分工作流消息保存逻辑尚未实现，刷新后不应依赖完整聊天记录恢复本次运行。需要审计或恢复业务状态时，由业务层保存 runtime UUID、输入和最终结果。

开发者接入：两种调用方式

接入现有聊天页：POST /chat/send

现有 Web 项目已经封装这条链路：src/api/chat/index.ts 获取流程，src/pages/app-market 读取开始节点定义并选择流程，src/pages/chat/layouts/chatWithId/index.vue 提交并消费 SSE。

json

{
  "model": "",
  "content": "优化知识检索超时处理",
  "sessionId": "替换为当前会话ID",
  "enableWorkFlow": true,
  "workFlowRunner": {
    "uuid": "替换为流程UUID",
    "inputs": [
      { "name": "question", "content": { "title": "本次变更", "type": 1, "value": "优化知识检索超时处理" } },
      { "name": "environment", "content": { "title": "发布环境", "type": 1, "value": "prod" } },
      { "name": "version", "content": { "title": "发布版本", "type": 1, "value": "v1.8.0" } }
    ]
  }
}

注意字段大小写：enableWorkFlow、workFlowRunner，以及内部的 uuid。content 是聊天消息；实际流程输入仍来自 workFlowRunner.inputs，只传 content 不会自动得到全部参数。工作流模式不同时传 agentId。

嵌入独立业务页：POST /workflow/run

独立表单、工具页或后端集成可以直接运行流程，不需要先创建聊天会话：

json

{
  "uuid": "替换为流程UUID",
  "inputs": [
    { "name": "question", "content": { "title": "本次变更", "type": 1, "value": "优化知识检索超时处理" } },
    { "name": "environment", "content": { "title": "发布环境", "type": 1, "value": "prod" } },
    { "name": "version", "content": { "title": "发布版本", "type": 1, "value": "v1.8.0" } }
  ]
}

name 来自开始节点，content.type 使用数字：1 文本、2 数字、4 文件、5 布尔。数字和布尔的 value 应为 JSON 数字和布尔值，不要统一转成字符串；title 也要提供，服务端会读取它。sessionId 可省略，提供时应对应合法会话。

这是 POST + SSE，不能用只发 GET 的原生 EventSource 替代。请求需带登录态 Authorization: Bearer … 和项目 ClientID；不要把模型 Key 放进浏览器代码。

下载零依赖 SSE 客户端，复制到业务前端后调用：

import { runWorkflow } from './workflow-client.mjs'

const controller = new AbortController()
// 为自建页面设置适合业务的超时，避免异常连接无限等待。
const timeout = setTimeout(() => controller.abort(), 60_000)
try {
  const result = await runWorkflow({
    baseUrl: '/api', // 管理端代理；自建应用改为自己的同源代理地址
    token: userToken, // 从当前登录状态读取
    clientId: appClientId, // 与登录时的客户端配置一致
    uuid: workflowUuid,
    inputs: [
      { name: 'question', content: { title: '本次变更', type: 1, value: '优化知识检索超时处理' } },
      { name: 'environment', content: { title: '发布环境', type: 1, value: 'prod' } },
      { name: 'version', content: { title: '发布版本', type: 1, value: 'v1.8.0' } },
    ],
    signal: controller.signal,
    onEvent({ event, data }) {
      if (event === '[START]') console.log('runtime UUID:', data.uuid)
      if (event.startsWith('[NODE_RUN_')) console.log('开始执行节点:', event)
    },
  })
  console.log(result.output.value) // 已替换变量的最终检查单
} finally {
  clearTimeout(timeout)
}
// 页面销毁或停止接收时：controller.abort()
// 调用方用 try/catch 展示错误；不要在中断后自动重试有副作用的流程。

客户端处理了网络分包、UTF-8 跨块、多行 data、HTTP/业务错误以及未收到完成事件就断流的情况。不要把每次 reader.read() 当成一条完整 SSE 消息。

SSE 事件	数据含义	建议处理
`[START]`	运行实例 JSON，包括 runtime UUID	建立本次运行状态，保留 UUID
`[NODE_RUN_<节点UUID>]`	节点运行实例	标记节点开始执行
`[NODE_INPUT_<节点UUID>]`	单个 `{name, content}` 输入	加入调试详情
`[NODE_OUTPUT_<节点UUID>]`	单个 `{name, content}` 输出	按字段名更新输出
`[NODE_CHUNK_<节点UUID>]`	增量文本或节点提示，未必是 JSON	按节点累加；`-_wrap_-` 表示换行
`[DONE]`	最终输出，例如 `{ "output": { "type": 1, "value": "检查单…" } }`	用 `output.value` 展示最终结果，不再重复拼接
`[ERROR]`	可读错误文本	标记失败，结束等待

不要混淆提示文本与结构化输出

NODE_CHUNK 可能只是“开始检索”“流程已结束”等过程提示。调试页应保留独立的 chunks，不能把它直接拼到 output.output 对象上；用户端即使没收到模型增量，也要读取 [DONE] 的最终结果。本次教程对应的管理端和 Web 端已修正这两处展示问题。

常用接口与权限语义

接口	用途
`POST /workflow/add`、`POST /workflow/update`	新建、保存节点与边
`GET /workflow/{uuid}`	管理侧详情，受归属权限检查
`POST /workflow/base-info/update`	更新名称、备注、是否公开
`POST /workflow/set-public/{uuid}?isPublic=true`	调整公开状态
`GET /workflow/public/search?currentPage=1&pageSize=12&keyword=北辰`	用户侧公开、启用流程列表
`GET /workflow/public/{uuid}`	用户侧公开详情，读取 `nodes` / `edges` 和输入定义
`POST /workflow/run`	直接运行，返回 SSE
`GET /workflow/runtime/page?wfUuid=…&currentPage=1&pageSize=10`	查询运行记录
`GET /workflow/runtime/nodes/{runtimeUuid}`	查询某次运行的节点记录

普通 JSON 接口一般返回 R<T>：{code,msg,data}；公开分页记录位于 data.records，总数位于 data.total。管理端 requestClient 已解包，Web 端 hook-fetch 的 .json() 返回原响应体，不能混用这两个返回结构。接口分页要求 pageSize >= 10。

当前本地运行环境中，历史运行查询的部分 input/output 返回空对象；因此本页截图和案例验收以实时 SSE 的输入、输出、分支和最终结果为准。需要历史回放时，应先验证运行表落库与 DTO 转换，不要仅凭 status=3 认定历史数据完整。

当前版本的真实能力

基线 SQL 默认可见的节点

导入当前 docs/script/sql/ruoyi-ai.sql 后，组件表默认包含以下 6 个启用节点：

设计器名称	组件名	执行类	运行前提
开始	`Start`	`StartNode`	无
结束	`End`	`EndNode`	无
生成回答	`Answer`	`LLMAnswerNode`	已配置可用的对话模型
条件分支	`Switcher`	`SwitcherNode`	已正确配置条件和目标节点
网络搜索	`Google`	`GoogleSearchNode`	智谱 Web Search API Key
知识检索	`KnowledgeRetrieval`	`KnowledgeRetrievalNode`	已解析的知识库、Embedding 模型、向量库

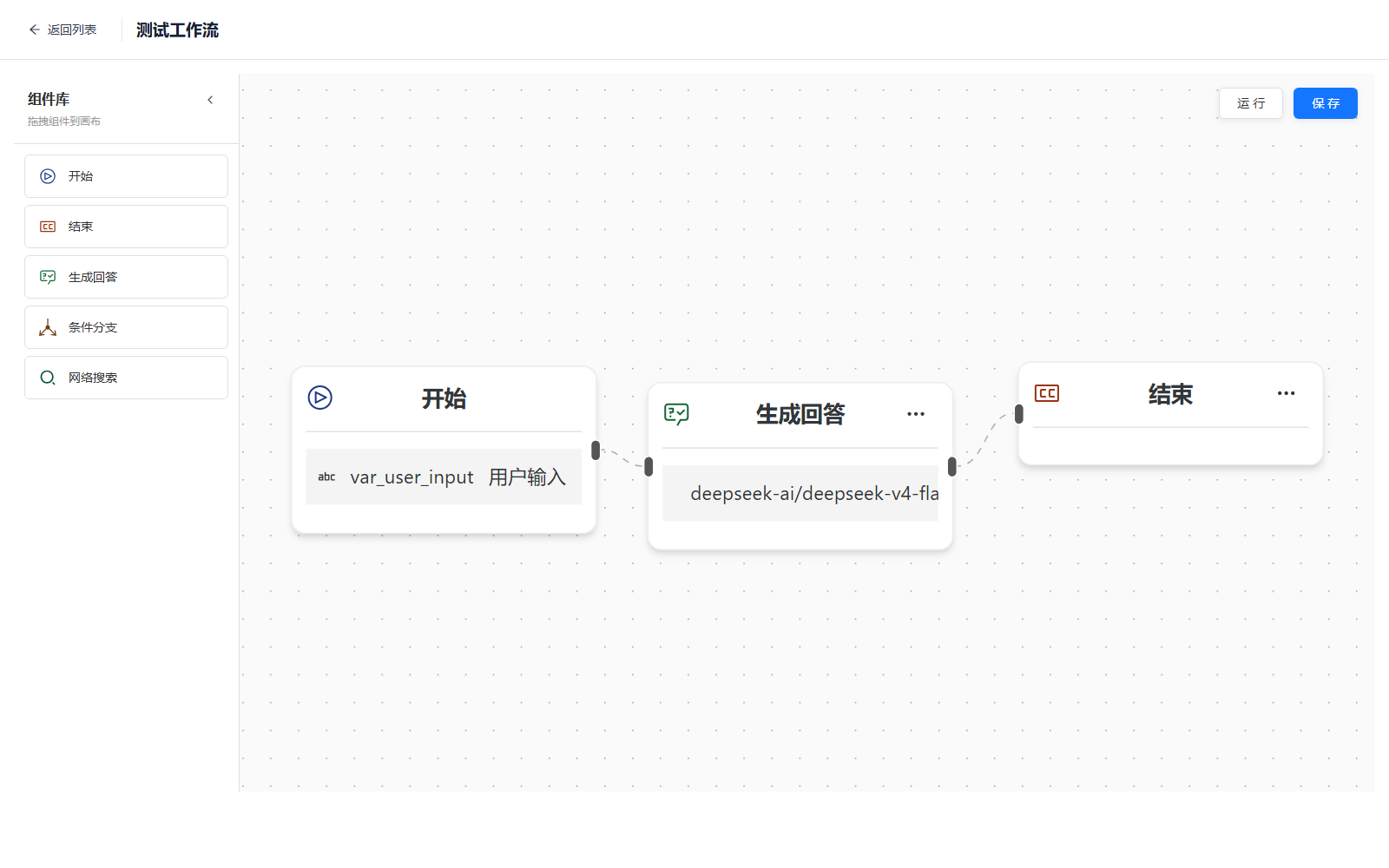

真实运行环境中的默认组件库如下。节点内部名仍是 Google，但实际调用的是智谱 Web Search，不是 Google 搜索。

基线 SQL 默认组件

代码已实现、但基线 SQL 未初始化的节点

下列节点的后端执行类、前端卡片和属性面板都已存在，但当前基线 SQL 没有对应的 t_workflow_component 记录，因此默认不会出现在左侧组件库：

设计器名称	必须使用的组件名	执行类	外部依赖
通义万相	`Tongyiwanx`	`ImageNode`	百炼/通义万相 Key 与图片模型
邮件发送	`MailSend`	`MailSendNode`	SMTP 主机、端口、邮箱和授权码
HTTP 请求	`HttpRequest`	`HttpRequestNode`	可访问的目标 HTTP 服务

启用前先备份数据库，然后在 ruoyi-ai 数据库执行：

text

mysql --host=127.0.0.1 --port=3306 --user=root --password ruoyi-ai
mysql> SOURCE D:/Project/github/ruoyi-doc/docs/public/files/enable-workflow-components.sql;

也可以直接下载节点初始化 SQL。脚本可重复执行：已有但停用的节点会重新启用，不存在时才插入。

执行后刷新设计器，并确认查询结果中 4 行的 is_enable 都为 1。这些节点虽然有代码实现，仍应先在测试环境逐个验收，再进入生产流程。

不要启用的残留定义

前端或枚举中还能看到 Dalle3、FaqExtractor 的部分定义，但当前 WfNodeFactory 没有创建它们的执行分支。仅向组件表插入记录会导致运行时无法得到节点实例，不能视为可用能力。

“人工审核”不属于 AI Flow 节点

项目中的人工审批位于独立的 ruoyi-workflow 模块，使用 WarmFlow 处理业务流程；当前 AI Flow 画布没有人工审核节点，也没有把 AI Flow 暂停后交给审批人的连接器。两者不要混写：

text

AI Flow：Vue Flow + LangGraph4j + SSE，处理模型、RAG 和工具链
业务审批：ruoyi-workflow + WarmFlow，处理表单、审批人和人工流转

如果业务要求“模型生成后必须人工确认再继续”，当前版本需要新增桥接节点和回调机制，不能只在画布上拖入现有节点完成。

运行前准备

按准备成本从低到高检查：

要验证的流程	必须准备
开始 → 结束	无外部 Key
开始 → 生成回答 → 结束	一个有效对话模型；先在模型管理中测试通过
开始 → 知识检索 → 结束	已解析知识库、可用 Embedding 模型、对应向量库
开始 → 网络搜索 → 结束	`ZAI_API_KEY`，或模型管理中有效的 `zhipu` Key
开始 → 通义万相 → 结束	`providerCode=Tongyiwanx` 的图片模型和百炼 Key
开始 → 邮件发送 → 结束	专用测试邮箱、SMTP 授权码、可接收的测试地址
开始 → HTTP 请求 → 结束	测试 API；生产环境还需出站访问控制

模型、知识库和向量库的准备步骤分别见模型管理和知识管理。

先跑通最小流程

这个流程不调用模型、不发送网络请求，适合验证画布保存、LangGraph4j 执行和 SSE 返回链路。

1. 创建并连接节点

进入“对话管理 → 编排管理”，新建流程。
保留自动创建的“开始”节点。
拖入“结束”节点。
连接“开始 → 结束”。
在开始节点填写固定开场白，例如 文档验证流程已执行。
在结束节点把结果设置为开始节点的 output，保存。

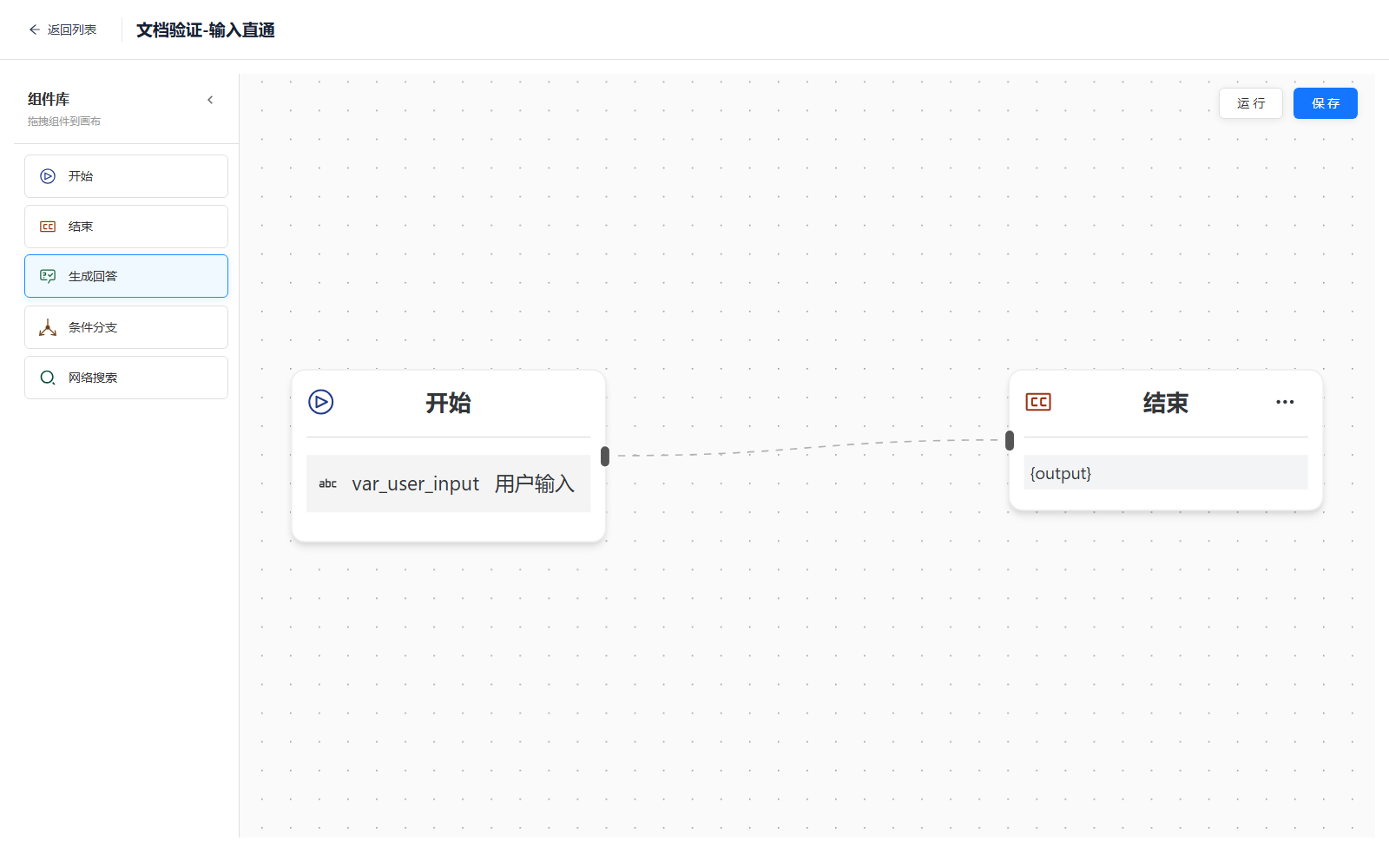

最小工作流设计

2. 运行并验收

点击“运行”，输入任意文本并提交。页面应同时满足：

顶部出现“执行成功”；
执行详情包含“开始”和“结束”；
最终输出为 文档验证流程已执行；
浏览器网络面板没有 4xx/5xx，后端没有节点异常。

下图来自本地真实运行，不是静态示意图。

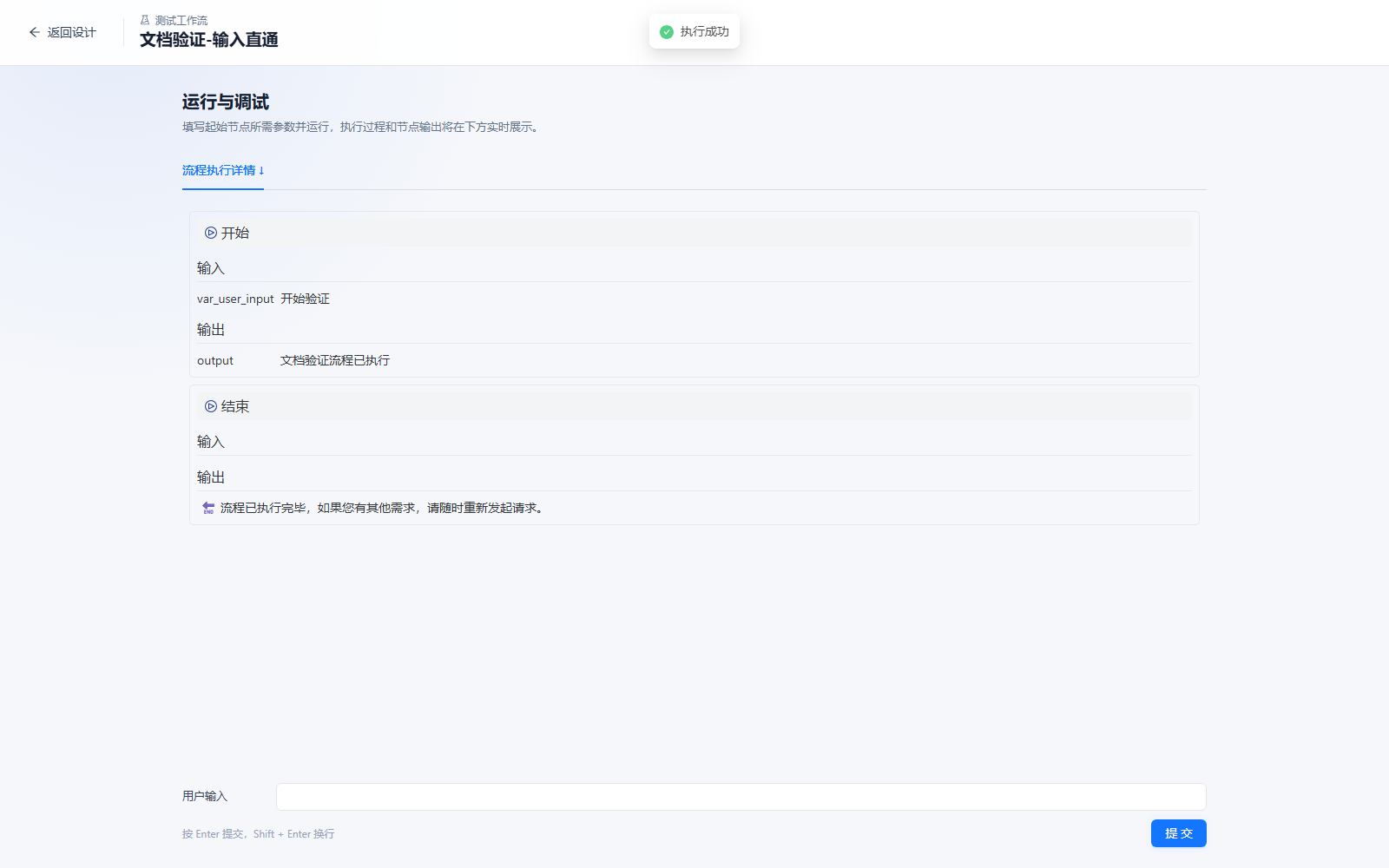

最小工作流运行成功

如果此流程失败，先检查流程保存、节点连线、字段引用、SSE 和服务端日志；这个流程不依赖模型 Key。

模型问答流程

确认最小流程成功后，再创建：

text

开始 → 生成回答 → 结束

开始节点

保留一个必填文本输入，例如 question。不要填写固定开场白，否则开始节点会输出开场白而不是用户输入。

生成回答节点

选择已经在“模型管理”中测试成功的对话模型。提示词示例：

text

请准确、简洁地回答下面的问题：
{question}

通过变量选择器引用开始节点字段；不要只在提示词里手写一个并不存在的变量名。生成回答节点的模型名必须与数据库中的 model_name 完全一致。

结束节点

引用生成回答节点的 output，结果模板填写 {output}。运行时确认生成回答节点出现流式内容，结束节点得到完整文本。

知识检索流程

本节使用知识管理中的本地验证知识库，流程为：

text

开始 → 知识检索 → 结束

1. 启用并添加节点

使用当前全量 SQL 初始化的环境已包含“知识库检索”节点。已有环境可执行后端仓库的 docs/script/sql/update/2026-09-11-knowledge-retrieval-node.sql 注册脚本，再刷新设计器，将节点拖入画布。该脚本只补充缺失记录；已有停用记录需单独启用。

2. 配置参数

参数	首次验证值	说明
知识库	已完成解析的知识库	节点保存知识库 ID，不是名称
数量	`5`	对应 `top_n`
分数	`0`	首次验证先不过滤；确认召回后再提高
检索模式	`vector`	可选向量或混合检索；节点选择覆盖知识库自身的混合检索设置
严格模式	开启	检索结果为空时使用下方的默认回复；关闭时输出空文本
默认回复	`未检索到相关内容，请换一种方式提问。`	严格模式下填写；留空不会自动生成兜底文案

属性面板默认返回数量为 3、相似度阈值为 0.6。后端还支持 prompt 查询改写和 return_source 来源输出配置，当前专用面板未提供这两个字段；来源输出默认开启。严格模式只处理本节点的空检索输出，不会终止流程，也不约束后续生成回答节点。检索异常也可能表现为空结果，排查时需结合后端日志。

把开始节点的 output 作为知识检索节点的引用输入，再把知识检索的 output 传给结束节点。

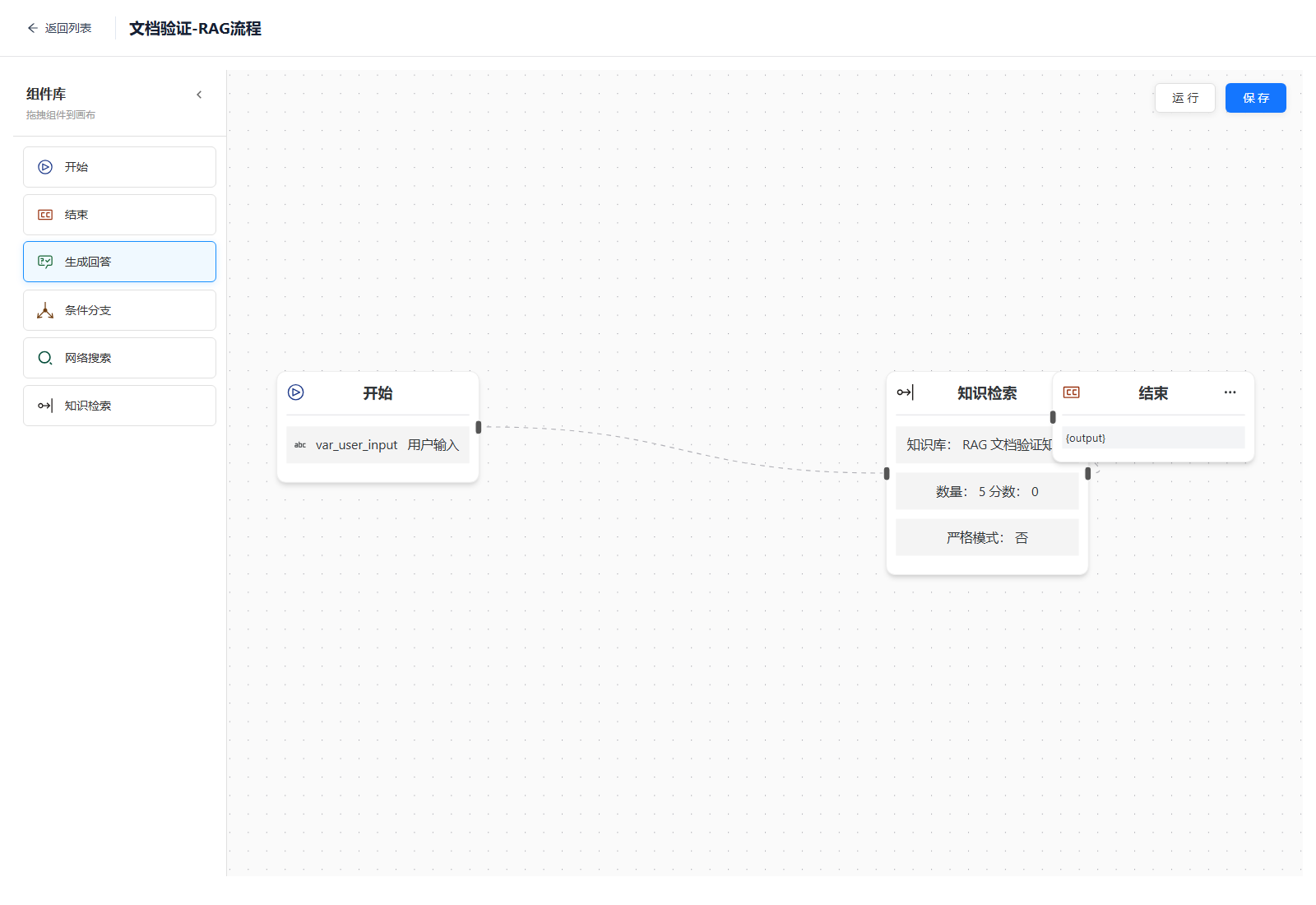

知识检索流程设计

3. 运行验证

使用验证文档中的明确事实提问：

text

北辰项目的后端服务端口和发布负责人分别是什么？

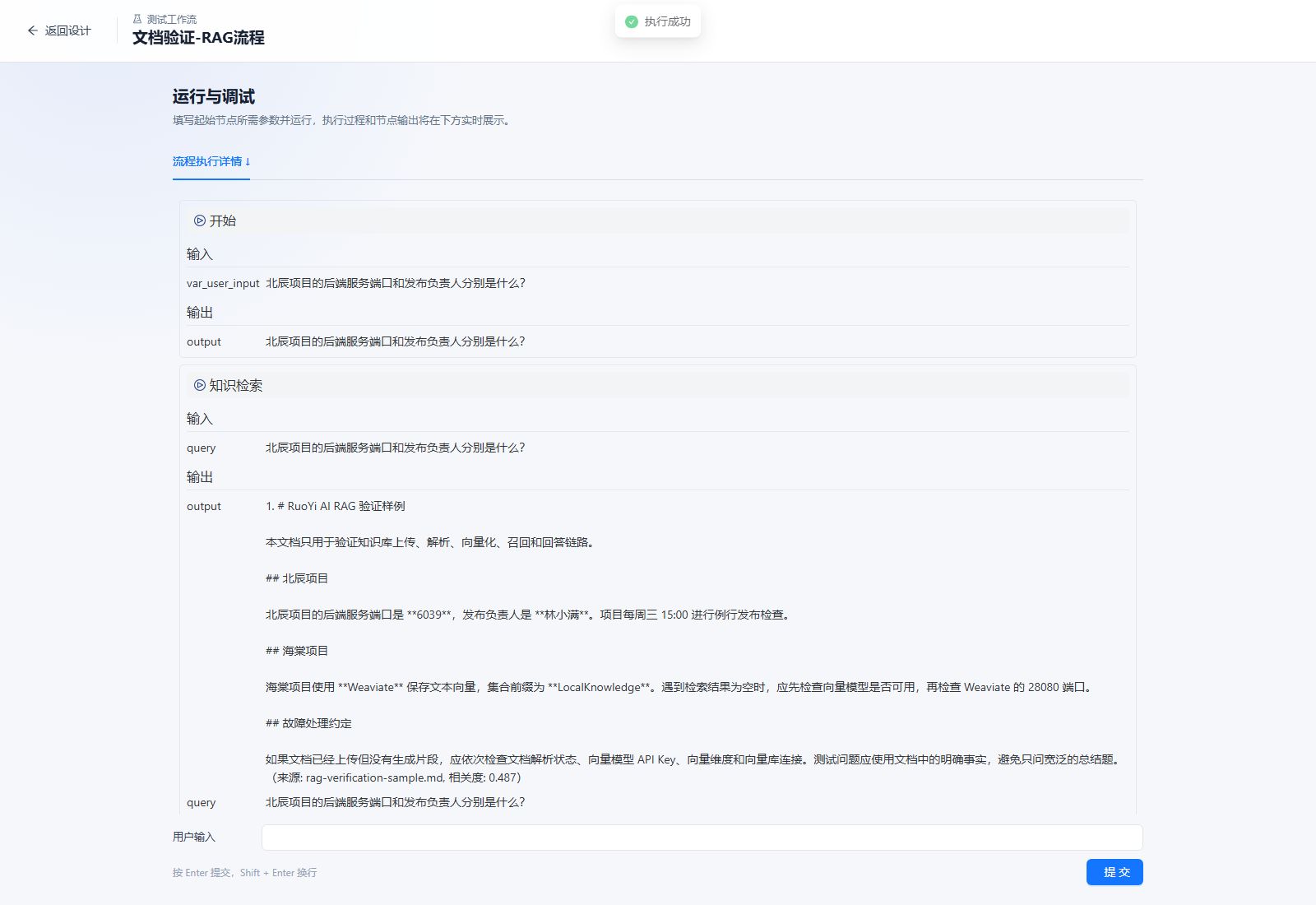

已有知识库验证环境的实测截图返回了端口 6039、负责人“林小满”、源文件 rag-verification-sample.md 和相关度 0.487。这同时验证了开始节点输入、工作流参数引用、Ollama Embedding、Weaviate 检索、节点输出和 SSE 展示。

知识检索工作流运行成功

如果知识管理页能召回而工作流结果为空，依次检查：

节点保存的是知识库数值 ID，而不是显示名称。
score 是否高于实际召回分数。
开始节点是否把问题传给知识节点，而不是输出了固定开场白。
查询改写提示词是否误触发了一个不可用的对话模型。
知识库绑定的 Embedding 模型名称、维度和向量库是否仍一致。

条件分支

条件分支按上游字段选择一个目标节点。典型结构：

text

                     ┌→ 网络搜索 → 生成回答 ┐
开始 → 条件分支 ─────┤                     ├→ 结束
                     └→ 生成回答 ──────────┘

每条规则需要设置来源节点、字段、运算符、比较值和目标节点。多条件可使用 AND 或 OR。始终配置默认目标，否则所有条件都未命中时，流程可能没有后续节点。

条件分支只决定执行路径，不会自动合并多个分支输出。结束节点应引用实际可达分支的结果，复杂流程应分别测试每一条路径。

网络搜索

“网络搜索”通过智谱 Java SDK 调用 Web Search。推荐把 Key 放在后端环境变量：

powershell

$env:ZAI_API_KEY='你的智谱 API Key'
java -jar .\ruoyi-admin\target\ruoyi-admin.jar

未设置环境变量时，后端会尝试读取模型管理中 providerCode=zhipu 的有效 Key。Key 不应写入节点查询、提示词或截图。

首次验证参数：

json

{
  "query": "{question}",
  "search_engine": "search_std",
  "result_count": 5,
  "search_domain_filter": "",
  "search_recency_filter": "noLimit",
  "content_size": "medium",
  "include_image": false
}

query 最多 70 个字符。节点输出是稳定 JSON，包含 query、count 和 results；每条结果提供标题、正文或摘要、链接、来源和发布时间。下游生成回答节点要显式引用该输出，并在提示词中要求保留来源链接。

常用服务端配置：

环境变量	默认值	说明
`ZAI_API_KEY`	空	智谱 API Key
`ZHIPU_WEB_SEARCH_BASE_URL`	`https://open.bigmodel.cn/api/paas/v4/`	API 基础地址
`ZHIPU_WEB_SEARCH_CONNECT_TIMEOUT`	`10`	连接超时，秒
`ZHIPU_WEB_SEARCH_READ_TIMEOUT`	`30`	读取超时，秒

通义万相

图片节点只在组件名为 Tongyiwanx 时进入 ImageNode。运行前需要在模型管理中新增图片模型，并满足：

providerCode 为 Tongyiwanx，大小写必须一致；
模型名是百炼账户已开通的万相模型；
API Key 有图片生成权限；
节点选择的模型名与模型管理记录完全一致。

节点支持提示词、尺寸和随机种子。当前实现直接返回供应商图片 URL，并未自动把图片转存到项目 OSS；供应商 URL 过期后，历史运行记录中的图片可能无法继续访问。

邮件发送

邮件节点支持 SMTP 主机、端口、发件邮箱、发件人名称、授权码、收件人、抄送、主题和 HTML 内容。多个收件人使用英文逗号分隔。当前实现固定启用 SMTP SSL，更适合先用 465 端口验证。

当前凭据存储风险

当前代码把邮箱授权码保存在节点 node_config JSON 中，保存与读取处的 AES 加解密代码被注释，不能把它视为密文。不要在共享测试库或生产库直接保存个人邮箱主密码。应使用权限受限的专用邮箱授权码，并在上线前恢复服务端加密或改为密钥引用。

邮件发送失败时，节点会把错误写入 error 输出。验收时不要只看流程顶部状态，还要查看邮件节点输出，并确认测试收件箱实际收到邮件。

HTTP 请求

HTTP 节点支持 GET、POST 等方法、Header、Query 参数、文本/JSON/Form 请求体、超时、重试和清理 HTML。URL、Header 与请求体可以引用上游变量。

首次测试建议调用团队自有的回显接口，检查：

请求方法和 Content-Type 正确；
Header、Query 和 Body 中的变量已被替换；
节点 output 是真实响应；
超时或 4xx/5xx 时，节点 error 中有可读信息。

出站请求安全

当前节点没有目标主机白名单、内网地址阻断或完整的 SSRF 防护。不要让不受信任的用户控制 URL，也不要在无网络边界的生产环境直接启用。至少应通过网关限制协议、域名、端口和可访问网段。

节点数据如何传递

数据类型	保存位置	用途
用户输入	开始节点 `input_config.user_inputs`	运行页生成输入框
引用输入	节点 `input_config.ref_inputs`	从指定上游节点读取字段
节点参数	节点 `node_config`	模型、提示词、检索和外部服务设置
执行关系	`t_workflow_edge`	决定图中的可达路径
运行结果	runtime 与 runtime node 表	保存每次输入、输出和状态

画布连线只表达执行关系，不等于已经建立字段引用。下游需要某个明确字段时，仍要在属性面板中选择上游输出。节点卡片上的文字只是摘要，真实运行以 JSON 配置和 WfState 为准。

后端执行链路：

text

运行页提交输入
  → WorkflowController 建立 SSE
  → WorkflowStarter 读取流程和启用组件
  → WorkflowGraphBuilder 构建 LangGraph4j StateGraph
  → WorkflowNodeRunner 逐节点执行
  → WfState 保存输入与输出
  → SSE 推送节点状态
  → 运行页渲染并持久化运行记录

添加自定义节点

新增节点至少要同步 4 层：

后端配置类和 AbstractWfNode 执行类；
WfComponentNameEnum 与 WfNodeFactory 分支；
t_workflow_component 初始化或版本迁移 SQL；
前端画布节点、默认配置、属性面板和图标映射。

组件 name 是跨层协议，必须完全一致。新增节点时还应定义稳定输出、异常行为、密钥存储方式、网络边界和最小端到端验收用例。只有前端卡片或枚举、没有工厂执行分支的节点不能发布。

常见问题

代码里有节点，设计器却没有

先查询：

sql

SELECT id, name, title, is_enable, is_deleted
FROM t_workflow_component
ORDER BY display_order, id;

当前基线已注册知识检索；旧环境按知识检索章节执行升级脚本。通义万相、邮件和 HTTP 节点可通过本页提供的初始化 SQL 启用。刷新页面，并确保组件名与执行类匹配。

点击运行后一直没有结果

在浏览器网络面板确认 /workflow/run 的 SSE 请求没有 401、404 或 502。
直接访问后端 6039 端口，确认服务仍在运行。
查看后端日志中最后一个开始执行的节点。
检查所有边是否形成从开始到结束的可达路径。
检查下游引用的节点 UUID 和输出字段是否仍存在。

如果省略必填参数后只收到 [START]，后端日志出现 WorkflowMessageUtil.saveWorkflowMessage 的空指针异常，说明参数校验失败时运行状态尚未创建，异常处理又访问了空状态。本次后端代码已增加空状态保护；运行旧进程时需重新构建并重启后端才能生效。客户端仍应设置超时并把中断标记为失败或停止，不能显示执行完成。

生产代理需要允许长连接并关闭会缓存 SSE 的响应缓冲；开发环境先使用项目自带代理排除网关问题。

流程显示成功，但邮件或 HTTP 实际失败

这两个节点会把部分异常转换为 error 输出，而不是继续向外抛出。展开节点运行详情检查 error，并验证外部副作用，不要只依赖顶部状态。

知识检索报 GraphRAG 不支持

当前节点只实现向量和混合检索。把 retrieval_mode 改为 vector 或 hybrid；知识管理中的图谱相关配置不能让此节点自动获得 GraphRAG 能力。

验收清单

[ ] 基线组件库能看到开始、结束、生成回答、条件分支、网络搜索和知识检索。
[ ] “开始 → 结束”流程真实运行并通过 SSE 显示输出。
[ ] 对话模型在模型管理中先测试成功，再运行生成回答节点。
[ ] 知识管理页先召回测试文档，再运行知识检索节点。
[ ] 每个条件分支及默认分支都单独运行过。
[ ] 搜索、图片、邮件和 HTTP 使用测试凭据或测试服务验收。
[ ] 日志、截图、流程 JSON 中没有公开 API Key、SMTP 授权码或访问令牌。
[ ] 生产启用邮件与 HTTP 前，已补齐凭据加密和出站访问控制。

流程编排 ​

先理解 6 个概念 ​

实操：北辰项目发布检查助手 ​

1. 创建流程 ​

2. 定义开始节点的输入 ​

3. 配置条件分支与连线 ​

4. 配置两个结束节点 ​

5. 在管理端运行并检查结果 ​

交付到 Web 用户端 ​

1. 公开已验证的流程 ​

2. 从应用市场进入 ​

3. 发送消息并获得结果 ​

开发者接入：两种调用方式 ​

接入现有聊天页：POST /chat/send ​

嵌入独立业务页：POST /workflow/run ​

常用接口与权限语义 ​

当前版本的真实能力 ​

基线 SQL 默认可见的节点 ​

代码已实现、但基线 SQL 未初始化的节点 ​

不要启用的残留定义 ​

“人工审核”不属于 AI Flow 节点 ​

运行前准备 ​

先跑通最小流程 ​

1. 创建并连接节点 ​

2. 运行并验收 ​

模型问答流程 ​

开始节点 ​

生成回答节点 ​

结束节点 ​

知识检索流程 ​

1. 启用并添加节点 ​

2. 配置参数 ​

3. 运行验证 ​

条件分支 ​

网络搜索 ​

通义万相 ​

邮件发送 ​

HTTP 请求 ​

节点数据如何传递 ​

添加自定义节点 ​

常见问题 ​

代码里有节点，设计器却没有 ​

点击运行后一直没有结果 ​

流程显示成功，但邮件或 HTTP 实际失败 ​

知识检索报 GraphRAG 不支持 ​

验收清单 ​

流程编排

先理解 6 个概念

实操：北辰项目发布检查助手

1. 创建流程

2. 定义开始节点的输入

3. 配置条件分支与连线

4. 配置两个结束节点

5. 在管理端运行并检查结果

交付到 Web 用户端

1. 公开已验证的流程

2. 从应用市场进入

3. 发送消息并获得结果

开发者接入：两种调用方式

接入现有聊天页：POST /chat/send

嵌入独立业务页：POST /workflow/run

常用接口与权限语义

当前版本的真实能力

基线 SQL 默认可见的节点

代码已实现、但基线 SQL 未初始化的节点

不要启用的残留定义

“人工审核”不属于 AI Flow 节点

运行前准备

先跑通最小流程

1. 创建并连接节点

2. 运行并验收

模型问答流程

开始节点

生成回答节点

结束节点

知识检索流程

1. 启用并添加节点

2. 配置参数

3. 运行验证

条件分支

网络搜索

通义万相

邮件发送

HTTP 请求

节点数据如何传递

添加自定义节点

常见问题

代码里有节点，设计器却没有

点击运行后一直没有结果

流程显示成功，但邮件或 HTTP 实际失败

知识检索报 GraphRAG 不支持

验收清单
